以下是基于最新技术资料的Pixhawk开源飞控二次开发技术详解，涵盖硬件架构、开发环境搭建、核心代码解析及实战案例，供开发者参考：

一、硬件架构与开发环境搭建

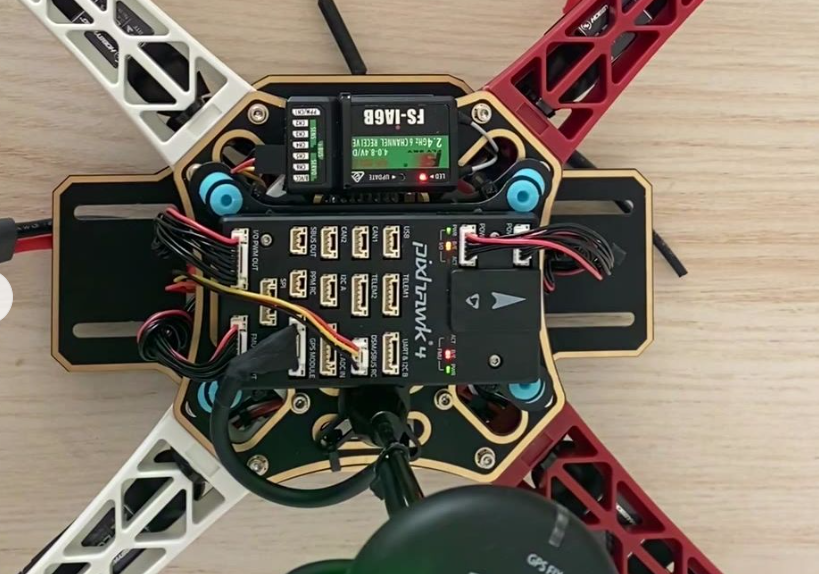

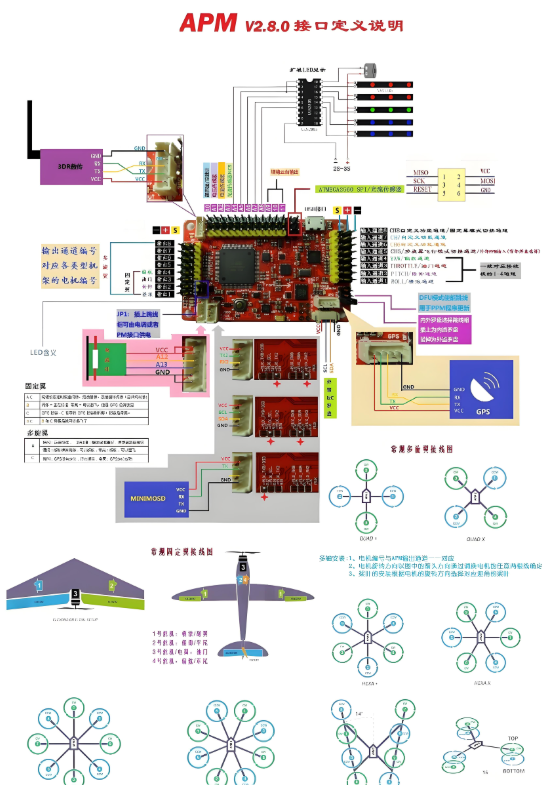

1. 硬件基础

Pixhawk采用ARM Cortex-M4为主控芯片，集成三轴陀螺仪、加速度计、磁力计等传感器模块，通过通信接口（如UART、I²C）扩展外设（如GPS、光流模块）。硬件设计遵循开源规范，但需注意官方授权版本（如3DR）与第三方克隆版（如乐迪）的稳定性差异，后者可能出现电源管理缺陷。

2. 开发环境配置

源码获取：从GitHub下载PX4或ArduPilot固件（如ArduCopter针对多旋翼）。

工具链：推荐使用Eclipse代码分析工具+CubeMX配置硬件驱动，后者可自动生成外设初始化代码。

调试接口：通过USB转串口连接飞控，使用NSH命令行实时调试（如`pwm test`命令测试电机输出）。

二、核心代码模块解析

1. 传感器融合与导航（EKF算法）

位于`src/modules/ekf2`目录，通过扩展卡尔曼滤波融合IMU、GPS、磁力计数据，输出姿态、位置及速度估计。关键函数包括：

预测阶段：基于陀螺仪数据更新姿态四元数。

校正阶段：用加速度计补偿俯仰/横滚漂移，磁力计校正偏航角。

2. 姿态与位置控制

姿态环：`AC_AttitudeControl`库处理姿态角误差，输出角速率指令。

位置环：`AC_PosControl`库实现3D定位，例如：

set_alt_target_from_climb_rate(float climb_rate_cm_s)  // 设置爬升率目标高度

set_pos_target(Vector3f target)  // 设定三维位置目标

3. 起飞与降落检测

在`MulticopterLandDetector.cpp`中定义四条件判定逻辑：

- 水平速度＜0.3m/s

- 垂直速度＜0.5m/s

- 角速度＜20deg/s

- 油门杆量＜10%

同时满足四条件则触发降落状态。

三、二次开发实战案例

1：精准降落系统（OpenMV视觉融合）

- 硬件连接：OpenMV通过串口（TELEM1/TELEM2）与Pixhawk通信，需共用5V电源。

- 代码逻辑：

  1. OpenMV识别Apriltag标签，计算相对位置偏移量。

  2. 通过MAVLink协议发送`LANDING_TARGET`消息至飞控。

  3. 飞控启用`GUIDED`模式，调用`guided_pos_control_run()`函数调整降落轨迹。

案例2：自定义电机PWM输出

- 命令调用：

  ```bash

  nsh> pwm test -c 1 3 -p 1200  # 通道1/3输出1200μs脉宽

  ```

- 源码修改：

在`pwm.c`中扩展逻辑，例如根据传感器数据动态调整`pwm_output_set()`函数输出值。

四、高级配置与调试技巧

1. 参数优化

- `EKF2_MAG_CHECK`：磁场干扰检测阈值，过高易误报“罗盘方差超差”。

- `MPC_LAND_SPEED`：控制降落末端速度，避免触地弹跳。

2. 安全冗余设计

- 启用双IMU投票机制：当主IMU失效时自动切换备用传感器。

- 动力冗余：八轴无人机可配置电机故障后动力重分配算法。

五、开发建议与趋势

- 实时性保障：关键控制循环需在400Hz中断中执行（默认配置）。

- 混合开发方向：结合全息投影（如动态龙鳞特效）或AI避障模块，需通过`UAVCAN`协议扩展硬件。

- 调试工具：优先分析`.ulg`飞行日志，使用FlightPlot可视化传感器时序数据。

> 注：本文代码及架构基于PX4 v1.14与ArduCopter V3.3版本（2025年）。完整源码参见[PX4 GitHub](https://github.com/PX4/PX4-Autopilot)或[ArduPilot仓库](https://github.com/ArduPilot/ardupilot)，建议结合官方文档《PX4 Dev Guide》深入实践。

此详解聚焦核心技术与工程实践，可为无人机开发者提供从入门到进阶的系统指引。
